Machine d'équilibrage de forage automatique à engrenage de transmission verticale
1Description de l'équipement
La machine d'équilibrage de forage automatique verticale de Zero DynamicIl combine les fonctions de mesure automatique de l'équilibre et de correction automatique du forage.La méthode de correction de l'équilibre appliquée ici est le forage verticalCet équipement est bien adapté pour la mesure et la correction de l'équilibre vertical à un seul plan de divers produits tels que les plaques de pression des embrayages automobiles, les poulies, les volants, les roues de pompe à eau,Disques de freinageLa méthode de correction de l'équilibre peut être adaptée aux besoins spécifiques des clients en fonction de leurs produits.
2Paramètres techniques:
| Numéro de série. |
Détails du produit |
Plage de paramètres |
| 1 |
Modèle d'équipement |
DLX16 |
| 2 |
Masse maximale de la pièce à usiner (kg) |
16 kg (y compris le luminaire) |
| 3 |
Plage de diamètre extérieur de la pièce ou diamètre de fraisage (A) |
Φ100 à 250 mm |
| 4 |
Hauteur maximale de la pièce à usiner (H) |
≤ 200 mm |
| 5 |
Plage de diamètre de serrage à trois mâchoires |
≤ 250 mm ((peut être porté à ø450 mm) |
| 6 |
Diamètre maximal de la pièce à usiner (sans correction d'équilibre) |
≤ 500 mm |
| 7 |
Profondeur maximale de forage |
≤ 10 mm |
| 8 |
Angle de forage maximal |
≤ 90 degrés |
| 9 |
Vitesse de rotation équilibrée |
Le système de freinage doit être équipé d'un dispositif de freinage de freinage. |
| 10 |
Puissance du moteur de broche |
2 kW ((servo moteur) |
| 11 |
Taux de réduction des déséquilibres |
≥ 90% |
| 12 |
Puissance du graveur laser (facultatif) |
50 W |
| 13 |
Déséquilibre résiduel minimal atteignable |
≤ 2 g.mm/kg |
| 14 |
Temps de cycle de l'équipement |
60-100s (la durée réelle du cycle est déterminée par le poids de la pièce et la valeur initiale de déséquilibre) |
| 15 |
Dimension extérieure de l'équipement |
Pour les appareils à commande numérique |

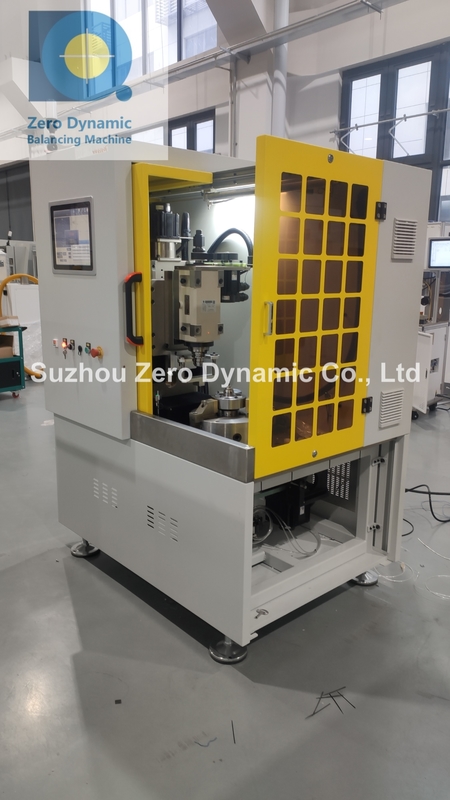

3Photo de l'équipement:
4. Principales caractéristiques:
4.1 La machine d'équilibrage est équipée d'un servomoteur de marque de haute qualité.éperonLe servo moteur permet le démarrage en douceur, l'arrêt en douceur, le positionnement automatique, l'arrêt et la rotation à point fixe du trou d'enlèvement du matériau.Le servo vertical est responsable du contrôle de la profondeur de forage.
4.2 Le roulement à broche et les principaux composants électriques sont des produits importés.
4.3 Un aspirateur industriel est configuré pour aspirer les copeaux de fer produits lors du processus d'enlèvement.
4.4 La machine principale est munie d'un couvercle de protection fermé.
4.5 Un voyant de fonctionnement, un voyant d'avertissement, une boîte à outils et des outils sont fournis dans la configuration.
4.6 La balancière est équipée d'une double interface USB externe et est livrée avec une clé USB pour les programmes, ce qui facilite l'exportation des résultats des essais.
4.7 Le système de mesure peut afficher "g" ou "g.cm" en option.
4.8 Il est doté d'une fonction d'alarme textuelle et lumineuse complète ainsi que d'une fonction d'alarme anti-erreur.Il donnera une alarme instantanée lorsque le matériel de retrait est non qualifiée ou la pièce de travail dépasse la normeIl peut enregistrer divers paramètres et données tels que l'heure de début et de fin de chaque pièce dans le processus d'équilibrage, le numéro de dessin du produit, le numéro de modèle, le numéro de travail de l'opérateur,valeur de déséquilibre initial, valeur de déséquilibre résiduel après avoir passé le matériau - qualification d'élimination, valeur limite de qualification et jugement de qualification.les données de l'enregistrement du processus d'équilibrage peuvent être téléchargées sur l'ordinateur supérieur via le système MES.
4.9 Le luminaire est équipé d'une fonction de compensation automatique du centre.
4.10 Il peut détecter séparément la valeur de déséquilibre et la position de la pièce à usiner, ce qui est pratique pour le fonctionnement manuel d'une seule pièce.
4.11 Il n'y a pas de mot de passe ou de verrouillage matériel fonctionnel, garantissant que l'acheteur peut utiliser normalement l'équipement dans toutes les conditions.
